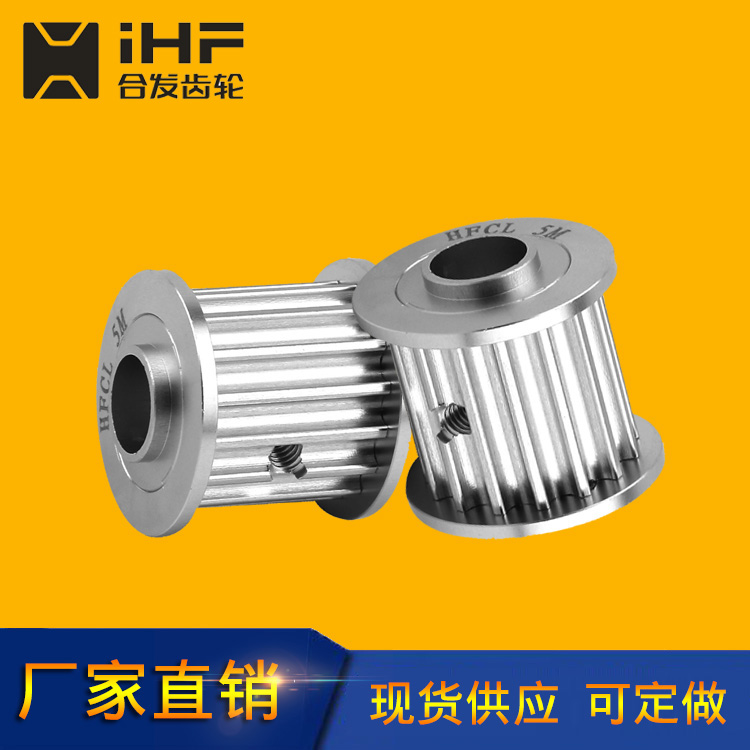

HTD同步帶輪又名圓弧齒同步帶輪，是因為其齒形具有圓弧的特點，區別于梯型齒同步帶輪和T型同步帶輪的方形齒，HTD同步帶輪，能夠滿足大功率的傳動，其傳動功率比梯型齒和T型齒大3-5倍。

HTD同步帶輪傳動類型

    (1) 圓弧圓柱齒輪分單圓弧齒輪和雙圓弧齒輪。

    (2) 單圓弧齒輪的接觸線強度比同等條件下漸開線齒輪高，但彎曲強度比漸開線低。

    (3) 圓弧齒輪主要采用軟齒面或中硬齒面，采用硬齒面時一般用矮形齒。

HTD同步帶輪傳動特點

    (1) 圓弧齒輪傳動試點嚙合傳動，值適用于斜齒輪，不能用于直齒輪。

    (2) 相對曲率半徑比漸開線大，接觸強度比漸開線高。

    (3) 對中心距變動的敏感性比漸開線大。加工時，對切齒深度要求較高，不允許徑向變位切削，并嚴格控制裝配誤差。

HTD同步帶輪規格

HTD2M、HTD3M、HTD5M、HTD8M、HTD14M、HTD20M

HTD同步帶輪的優勢

    HTD同步帶輪的齒形帶克服了梯形齒同步帶的缺點,均化了應力,改善了嚙合.因此,在加工中心上,無論是主傳動還是伺服進給傳動,當需要用帶傳動時,總是優先考慮采用圓弧齒同步齒形帶. 它兼有帶傳動、齒輪傳動及鏈傳動的優點.能實現較遠中心距的傳動,傳動比準確,工作時無滑動；傳動效率高,可達98%；傳動平穩,能吸收振動,噪聲小；使用范圍廣,傳動比可達10；維護方便,能在高溫、腐蝕等惡劣環境下工作,不需要潤滑.
