如何計算同步帶輪規格直徑？

在機械設計工作中，經常會用到同步帶輪、同步帶、齒輪之類的傳動標準件，但是這些標準件的參數是怎樣的呢？在我們沒有技術手冊的情況下，我們?cè)趺床榈较嚓P(guān)的參數呢？下面就來簡單的介紹一下同步帶輪的規格直徑是怎么計算的。

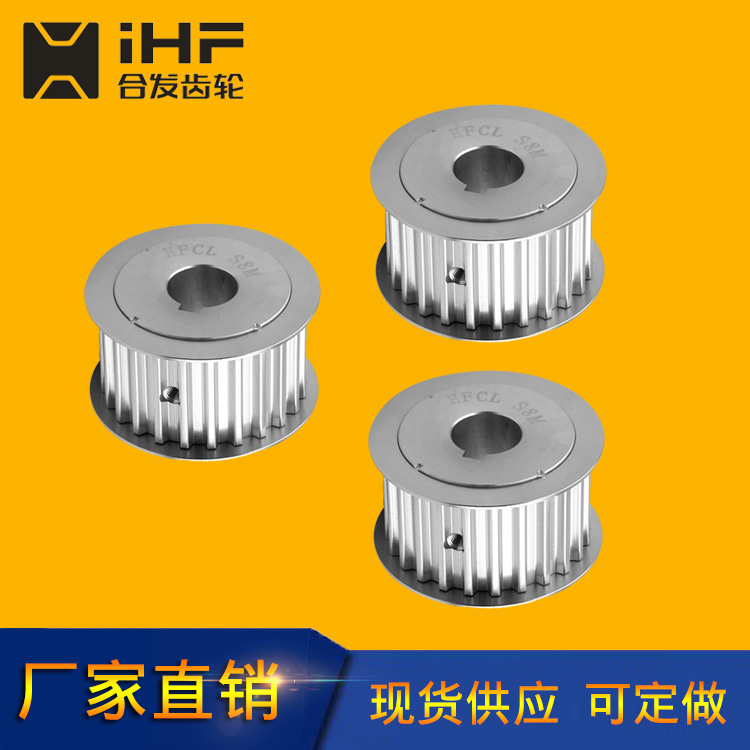

    同步輪，顧名思義就是與同步帶相匹配，由同步帶來帶動的零件，同步帶輪一般是由鋼，鋁合金，鑄鐵，黃銅，等材料制造而成。同步帶輪傳動是由一根內周表面設有等間距齒的封閉環形膠帶和相應的帶輪所組成。同步帶的內孔有圓孔，D形孔，錐形孔等多種孔。同步帶的表面處理有本色氧化，發黑，鍍鋅，鍍彩鋅，高頻淬火等處理。精度等級依客戶要求而定。生產的同步帶輪既為國產化設備的同步帶配套，又能代替進口同步帶輪使用。

    同步帶輪用途：

    同步帶輪傳動是由一根內周表面設有等間距齒的封閉環形膠帶和相應的帶輪所組成。運動時，帶齒與帶輪的齒槽相嚙合傳遞運動和動力，是一種嚙合傳動，因而具有齒輪傳動、鏈傳動和平帶傳動的各種特點 ?？稍试S在有污染和工作環境較為惡劣的場合下工作。廣泛應用于汽車、紡織、印刷包裝設備、縫制設備、辦公設備、激光雕刻設備、金融機具、舞臺燈光、醫療機械、鋼鐵機械、石油化工、儀器儀表、各種精密機床等領域。

    同步帶輪有的幾個重要參數：

節圓直徑：Dp

齒數：Z

圓周率：∏

同步帶輪實際外圓直徑：D

節頂距：δ

節距：Pb

    以節距3mm齒數36齒的XL型同步帶輪為例計算同步帶輪的相關參數

同步帶輪的節圓直徑Dp計算：     Dp=Pb×Z/∏ =3x36/3.1415926=34.38

同步帶輪實際外圓直徑De計：     De= Dp-2 δ=34.38-2x0.508=33.32( XL的節頂距是0.508)

    關于同步帶輪的直徑計算就是通過這些公式來計算，但目前使用同步帶輪時一般都是選購標準件，已經不用怎么計算了。
