同步帶輪選型

同步輪有兩種形式的齒，梯形齒與圓弧形齒，而這些齒又分很多種型號，我們該如何正確選擇自己所需要的型號呢，這兩種同步輪有什么優缺點，哪種同步輪相對精度更加高，下面將為您詳細進行介紹！

同步輪的分類：

?MXL、XL、L、H、XH、XXH型為傳統的梯型齒；

?T2.5、T5、T10、T20型為日本的標準演變，也為梯形齒；

? HTD/STD/RPP2M、3M、5M、8M、14M系列是圓弧齒；

從傳遞功率上來講：? >? >?

從傳遞精度上來講：? >? >?

從加工精度上來講：?>? >?

從傳輸速度上來講：?>? >?

上面這三大類型，從傳遞功率上講M型大于T型大于傳統梯型；傳遞精度上講M系列好于T系列好于傳統梯型；加工精度上是傳統梯型好于T系列好于M系列。

根據以上特性，可以很快進行選擇了，如果轉速快，傳輸功率不大的，可以選擇傳統梯型齒，如果傳輸功率大，轉速不是很快，可以選擇圓弧形齒。

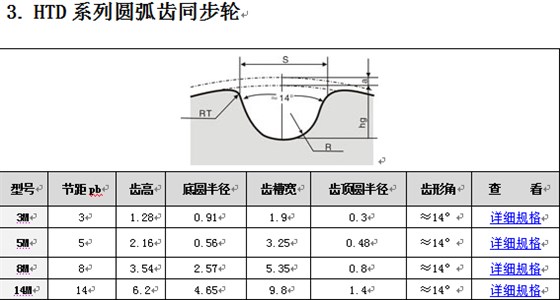

圓弧齒，適合大功率的高扭矩同步帶輪傳動。是上世紀60年代，由美國蓋茨公司開發。由于圓弧齒同步帶輪圓弧齒特點，能夠滿足大功率傳動，圓弧齒同步帶輪其傳動功率比梯型齒同步帶輪和T型同步帶輪大3-5倍，而梯型齒同步帶輪和T型同步帶輪則能滿足高線速的傳動，圓弧齒同步帶動轉速以中、低速為主，不適宜高速轉動。
圓弧齒同步帶輪從型號來分，可分為：HTD圓弧齒同步帶輪、STD圓弧齒同步帶輪、RPP圓弧齒同步帶輪。
HTD 2M、 3M、 5M、 8M、 14M
STD S2M、S3M、S5M、S8M、S14M
RPP P2M、P3M、P5M、P8M、P14M

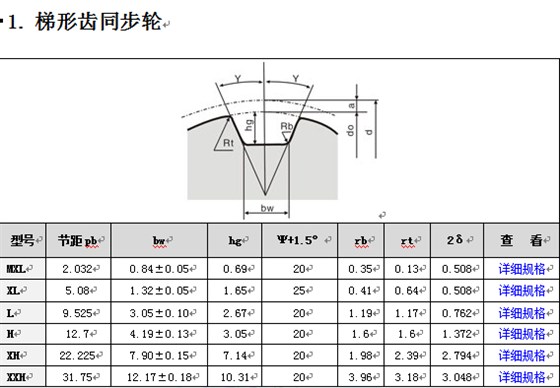

梯形齒，梯形齒同步帶輪其齒形為方形的特點，于圓弧齒形帶輪相比較，則可以允許更大的線速度，所以梯形齒同步帶輪可以用于較高轉速的傳動。
MXL、XL、L、H、XH、XXH：周節制梯形齒，以英制(英寸)為基礎來確定帶輪節距。
T2.5、 T5、 T10、 T20：周節制梯形齒，以公制(毫米)為基礎來確定帶輪節距。
AT5、AT10、AT20：周節制梯形齒，以公制(毫米)為基礎來確定帶輪節距。

AT系列與T系列的齒節距相同，不同是的AT的齒寬一點，夾角由40°變成50°，T系列夾角40°同步帶齒與輪齒兩側接觸面比AT系列夾角50°少,所以在同樣齒數、同樣模數、同樣寬度下，受到空間限制的情況下,使用AT同步帶的傳遞力大,使用壽命差不多。
同步帶輪的適用范圍：廣泛(印刷、包裝、機床、紡織、雕刻、標記、煙草、金融機具、電腦打印、通訊電纜、石油化工、儀器儀表、健身器材、激光切割、電子電器、醫療器械等各大傳動領域)。
