在機械設計工作中，經常會用到同步輪、同步帶、齒輪之類的傳動標準件，但是這些標準件的參數是怎樣的呢？在我們沒有技術手冊的情況下，我們?cè)趺床榈较嚓P(guān)的參數呢？下面就來簡單的介紹一下同步帶輪的是怎么計算的。

各種同步帶輪的計算公式

同步帶輪的節圓直徑計算： Dp=p×Z/∏ Dp： 節徑 Z ： 齒數 ∏： 圓周率
同步帶輪實際外圓直徑計算： De= Dp-2δ Dp：節徑 δ：節頂距

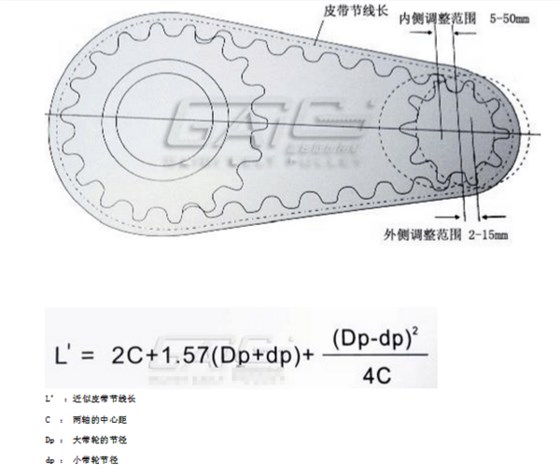

同步帶輪中心距及同步帶節線長計算
向左轉|向右轉
